ĐƠN VỊ THI CÔNG MÁY LẠNH TRUNG TÂM VRV

1. Tổng quan về máy lạnh trung tâm



Máy lạnh trung tâm VRV là một hệ thống điều hòa không khí công suất lớn được thiết kế để cung cấp không khí mát và thoải mái cho toàn bộ các khu vực trong một tòa nhà. Đây là một giải pháp hiệu quả cho các công trình có diện tích sử dụng lớn, như nhà cao tầng, khách sạn, văn phòng và trung tâm thương mại, nơi việc đặt các dàn điều hòa riêng rẽ gặp khó khăn.

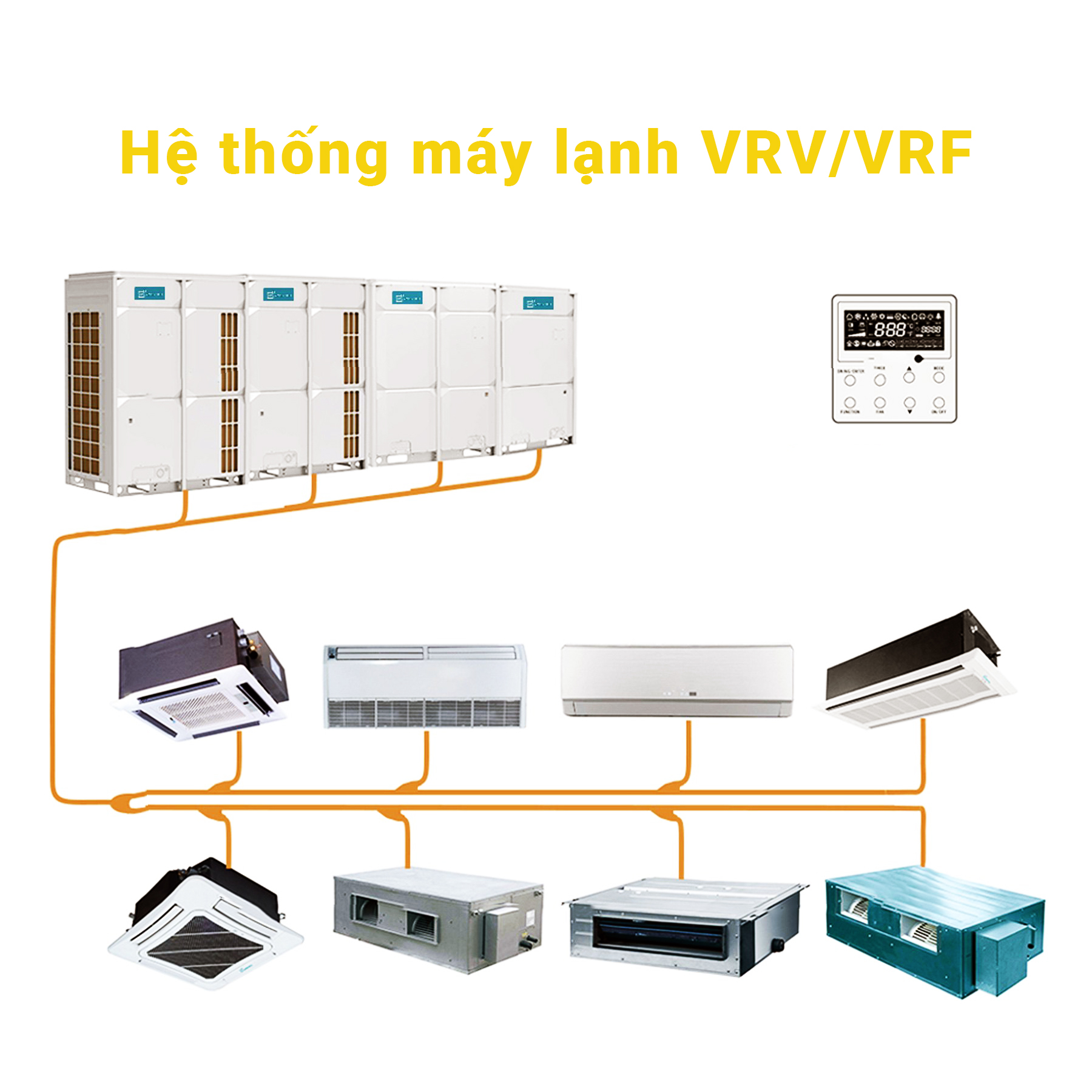

Nguyên lý hoạt động của máy lạnh trung tâm VRV là sự tương tác giữa dàn nóng, dàn lạnh và môi chất làm lạnh. Các bước chính bao gồm:

- Dàn lạnh liên tục cung cấp không khí mát và điều hòa cho phòng.

- Dàn nóng với sự hỗ trợ của đường ống và môi chất làm lạnh, điều chỉnh nhiệt độ theo giá trị đã được cài đặt.

- Cảm biến nhiệt và Board tín hiệu: Dàn lạnh có cảm biến nhiệt ghi nhận nhiệt độ trong phòng và truyền tín hiệu đến board xử lý. Board sẽ điều khiển dàn nóng để duy trì nhiệt độ ổn định.

- Môi chất được sử dụng để hấp thụ (làm lạnh) hoặc truyền (sưởi) nhiệt độ từ không khí trong phòng ra dàn nóng và ngược lại.

- Hệ thống được thiết kế để chỉ hoạt động khi cần thiết, giúp tiết kiệm điện năng khi dàn nóng không hoạt động.

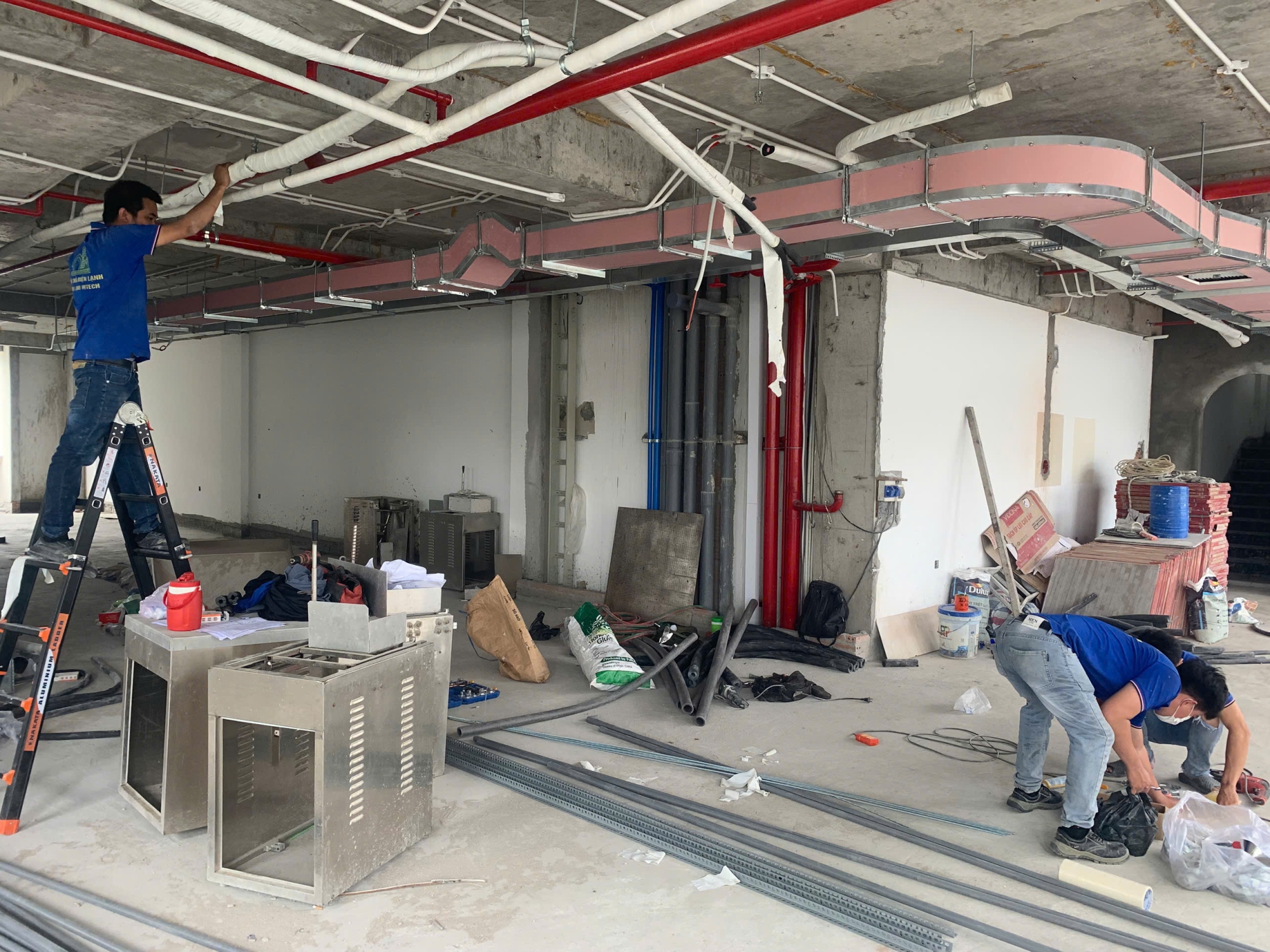

2. Hướng dẫn thi công máy lạnh trung tâm



Thi công máy lạnh trung tâm là một quá trình phức tạp đòi hỏi sự chuyên nghiệp và kỹ thuật cao. Dưới đây là các bước cơ bản giúp bạn hiểu rõ hơn về quá trình này:

2.1 Lắp đặt đường ống đồng

Chọn ống đồng phù hợp với yêu cầu và tiêu chuẩn của thiết bị. Cách nhiệt cho cả đường đi và đường về với nylon cách ẩm. Sử dụng mối nối Refnet để hàn giữa ống chính và ống nhánh tránh oxy hóa.

2.2 Lắp đặt đường ống xả nước

Sử dụng ống nhựa PVC phù hợp với kích thước máy, với độ dốc ít nhất là 1/100. Đảm bảo đường ống xả thoát tập trung theo trục kỹ thuật lạnh và có đoạn thông hơi trên cùng.

2.3 Lắp đặt dàn nóng và dàn lạnh

Cố định dàn lạnh bằng đai ốc đỡ máy và giữ khoảng cách 10mm giữa mặt dưới của dàn lạnh và trần giả. Dàn nóng cần được đặt trên bệ bê tông theo quy định.

2.4 Lắp đặt hệ thống điện

Nguồn điện cần kết nối với hệ thống điện chung của tòa nhà. Mỗi khu vực đặt dàn nóng cần lắp một bảng điện chính riêng để thuận tiện cho việc bảo trì và sửa chữa.

2.5 Kiểm tra và chạy thử

Đo cách điện và kiểm tra các tuyến cáp động lực và điều khiển. Thử xì hệ thống đường ống dẫn gas. Cấp nguồn cho bộ điều khiển trung tâm và thiết lập địa chỉ cho từng remote.

2.6 Nghiệm thu và bàn giao

Hướng dẫn vận hành và bảo trì hệ thống cho chủ đầu tư. Nghiệm thu và tiến hành bàn giao chính thức.





3. Lưu ý khi thi công máy lạnh trung tâm



Khi tiến hành thi công máy lạnh trung tâm, người lắp đặt cần chú ý đến một số điều quan trọng để đảm bảo hệ thống hoạt động hiệu quả và an toàn. Dưới đây là một số lưu ý quan trọng:

3.1 Lắp đặt bộ chia gas

Khoảng cách tối thiểu giữa hai bộ chia gas nên là 1m để tránh làm lệch dòng gas chạy trong đường ống và đảm bảo an toàn. Không nên lắp đặt bộ chia gas nghiêng để tránh ảnh hưởng đến dòng gas trong đường ống và nguy cơ hệ thống hoạt động không đúng như mong muốn. Uốn cong khớp nối gần bộ chia gas cần được thực hiện cẩn thận để tránh tiếng ồn từ gas chảy qua đường ống.

3.2 Tính toán lưu lượng nước ngưng

 Hệ thống có thể tính toán lưu lượng nước ngưng theo công thức nhanh gần đúng là 6 l/h cho mỗi mã lực. Tuy nhiên, để có kết quả chính xác hơn, nên tham khảo ý kiến của chuyên gia.

3.3 Chọn bơm chân không

Lựa chọn bơm chân không có khả năng giảm áp xuống dưới -100,7 kPaG để đảm bảo hiệu suất hút chân không. Chọn bơm chân không có công suất tương đối cao và lưu lượng thoát ít nhất là 40 lít/phút để đảm bảo hiệu quả trong quá trình hút chân không.

3.4 Lưu ý về kích thước và khoảng cách ống kết nối

Khi lắp ống kết nối rẽ trái, cần duy trì khoảng cách tối thiểu là 50cm để tránh xung đột không mong muốn. Khoảng cách tối thiểu giữa hai bộ chia gas nên là 1m để đảm bảo an toàn và hiệu suất của hệ thống.

3.5 Chú ý đến giai đoạn hút chân không

Trong quá trình hút chân không, cần lưu ý đến giai đoạn phá vỡ trạng thái chân không sau lần hút đầu tiên. Điều này có thể đòi hỏi việc sử dụng bơm nitơ để tạo áp suất và giai đoạn hút chân không lại lần thứ hai.
